一、产品简介

SG04CS是一款基于集成ST3916BNFC微型充电射频芯片的高频读写卡模块，集成双向加密认证与编解码收发模块及防冲突功能，可实现最大0.5w带载能力。本模块具备NFC无线能量转换能力，可在通信同时为外接低功耗设备提供电能。

本模块是面向无源物联网、零功耗传感、电子纸标签、智能穿戴等创新应用领域的13.56MHz NFC解决方案，采用能量收集与射频通信一体化设计，支持主流非接触IC卡与NFC标签读写，同时支持从射频场中获取能量并输出稳压电源，具备能量转换效率高、低功耗、小尺寸、易于集成等特点，适用于无源传感节点、电子货架标签、智能巡检、植入式医疗设备等免更换电池场景。。

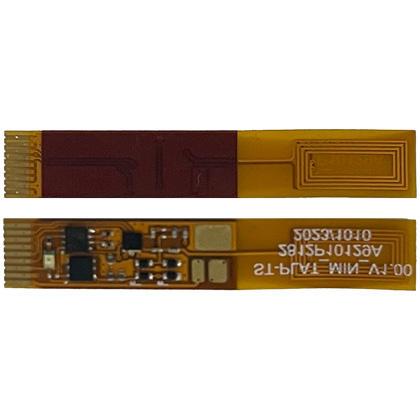

二、产品照片：

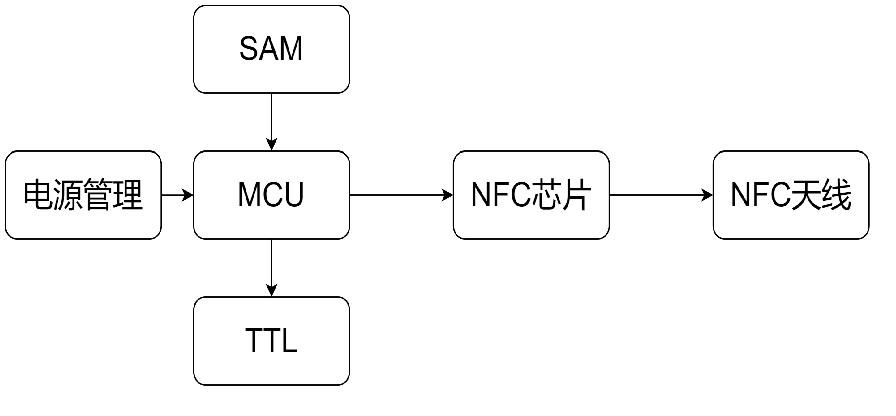

三、硬件逻辑架构图

四、核心功能

Ø  能量转换与无线取能：支持从13.56MHz射频场中采集能量，经整流稳压后为外部低功耗设备供电，实现无源或电池辅助工作模式。

Ø  双向通信与数据采集：集成双向加密认证与编解码收发模块，支持与标准NFC读写器进行数据交换，适用于无源传感数据上传。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类低功耗及无源设备中，加快客户产品开发进程。

五、典型应用

无源物联网、电子纸显示、智能医疗、工业巡检、智能包装、智能穿戴

六、终端植入

NFC无源传感器、电子纸标签、智能巡检标签、物流追踪标签、可穿戴贴片、植入式医疗设备、工业传感标签

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG04CS采用是ST3916B射频芯片，支持ISO14443A/B、ISO15693标准协议，能操作常见主流卡片及能量采集标签，如NFC无源标签、电子纸标签、传感标签等。涵盖NFC Forum Type 2/4/5、MIFARE UltraLight等低功耗标签系列。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  带载能力：0.5W

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：34.00mm*60.00mm*4.48mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：满足消费级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
