一、产品简介

SG05A采用SKY1311T芯片，是一款NFC安全认证型高频读写卡模块，集成双向加密认证、信号编解码及防冲突功能，可实现有效距离0-10cm通信。用于操作符合[待确认协议，如ISO 14443A/B标准协议的所有卡片。

本模块是面向金融支付、身份认证、防伪溯源、安全门禁等高安全等级应用的专业13.56MHz NFC解决方案，采用安全增强型射频芯片方案，支持主流非接触IC卡与NFC标签的安全读写，具备国密算法支持、安全单元集成、防破解设计、数据加密传输等特点，适用于电子支付、数字身份、政务应用、密钥管理、防伪验证等场景。

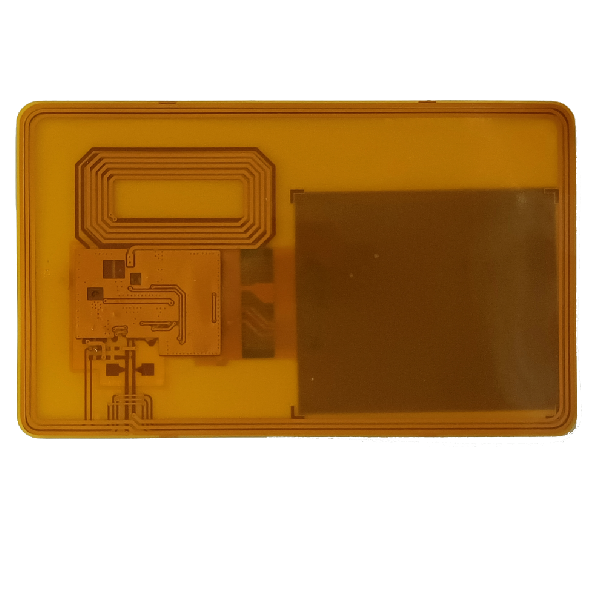

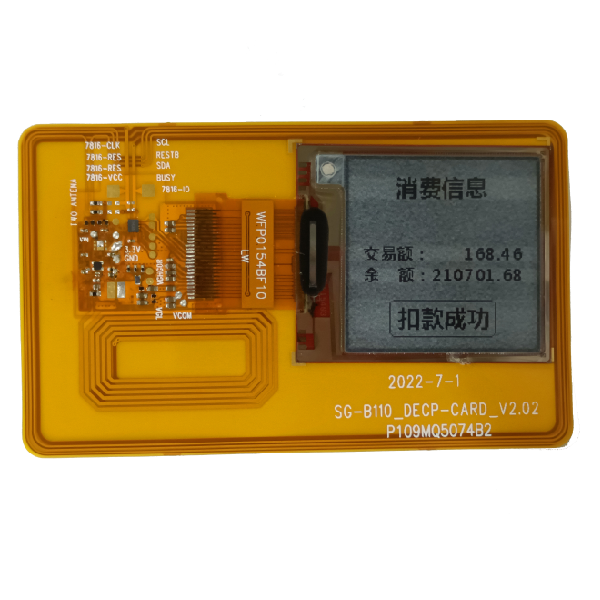

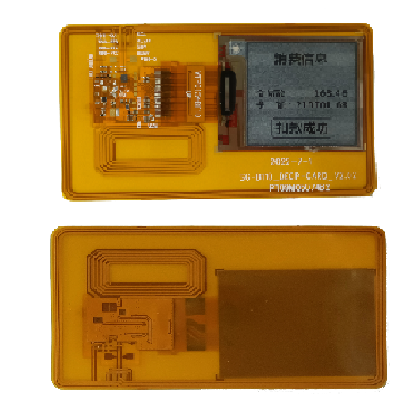

二、产品照片：

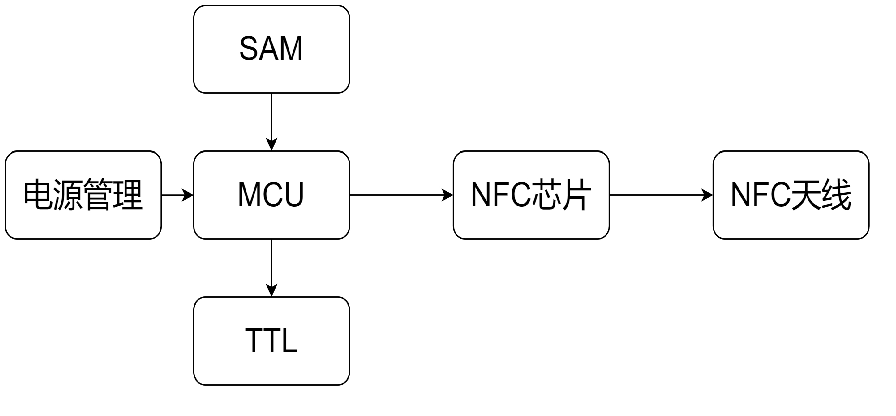

三、硬件逻辑架构图

四、核心功能

Ø  安全认证方案：可外挂双向加密认证与安全单元（SE/SIM），支持国密SM1/SM2/SM3/SM4及国际算法，具备防破解、防篡改、防侧信道攻击能力，满足金融级安全要求。

Ø  可控感应与安全保障：天线感应范围经过有效控制，可减少非预期读取，从而有效降低数据被近距离盗刷的风险，结合加密传输机制，全面保障数据安全。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类安全终端中，加快客户产品开发进程。

五、典型应用

电子支付终端、数字身份认证、政务一卡通、医疗保障、金融社保卡读写、防伪溯源系统、密钥管理系统、安全门禁、数字货币钱包

六、终端植入

POS机、自助终端、身份认证终端、医保读卡器、政务一体机、金融自助设备、安全门禁控制器、数字货币终端

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG05A支持ISO14443A/B协议，能操作常见主流卡片，如金融IC卡、社保卡、身份证、数字人民币卡、交通卡、安全门禁卡等。涵盖NFC Forum Tag系列、MIFARE系列、CPU卡等所有卡片。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-5cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：mm*mm*mm

Ø  封装：贴片

Ø  安装：线束连接/ 板载焊接

Ø  材质：FR-4/安全封装

八、可靠性

Ø  安全认证：支持国密认证 / PCI认证 / EMVCo认证

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±8kV，空气±15kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：满足消费级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
