一、产品简介

SG04CS是一款基于ST3916BNFC充电功能射频芯片的高频读写卡模块，集成双向加密认证与编解码收发模块及防冲突功能，可实现0.5w带载能力，用于操作符合ISO14443A/B、15693、Felica标准协议的所有卡片及NFC标签。本模块集成无线充电发射功能，支持为NFC WLC标准的设备提供无线充电。

本模块是面向TWS耳机、智能手表、智能戒指、医疗贴片、微型IoT设备等小型电子产品的13.56MHz NFC通信与无线充电一体化解决方案，采用NFC通信与无线充电发射融合设计，支持主流非接触NFC卡读写，可为NFC WLC低功耗设备提供无线充电能力，具备一物双用、节省空间、低功耗、易于集成等特点，适用于需同时满足数据交互与无线充电需求的小型终端设备。。

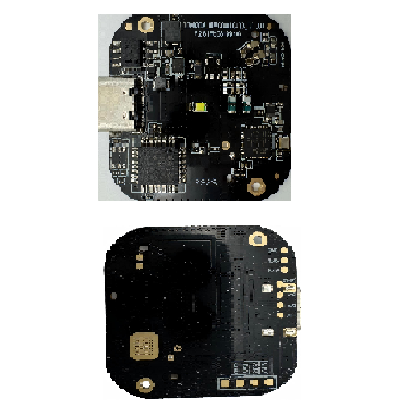

二、产品照片：

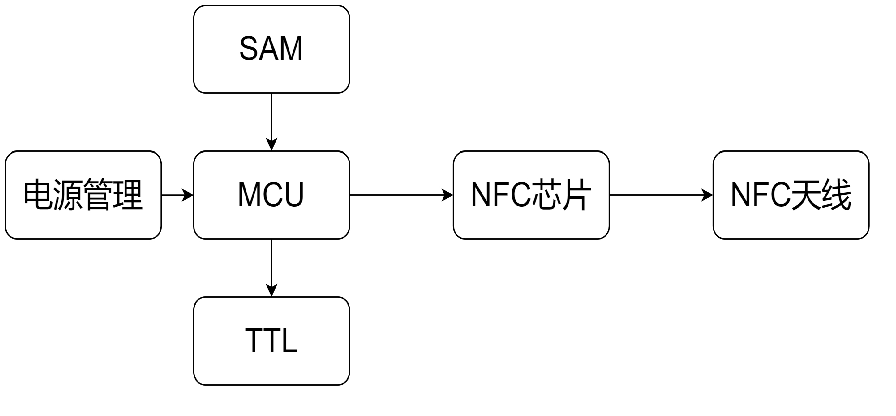

三、硬件逻辑架构图

四、核心功能

Ø  NFC通信与无线充电二合一：集成NFC读写与无线充电发射双功能，支持与NFC标签/卡片进行数据交互，同时可为兼容设备提供无线充电能力，实现一模块双用途。

Ø  智能功率管理：内置无线充电功率控制与NFC通信时序管理，支持通信与充电分时或并行工作，根据接收端需求动态调整发射功率。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类小型电子设备中，加快客户产品开发进程。

五、典型应用

TWS耳机、智能穿戴、智能医疗、微型IoT、消费电子、配件认证

六、终端植入

TWS耳机充电仓、智能手表充电座、智能戒指充电盒、医疗贴片充电底座、无线传感器充电器、配件认证底座；

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

[产品型号]采用[芯片型号，待确认]射频及无线充电芯片，支持[协议列表，待确认]标准协议，能操作常见NFC卡片及标签，如NTAG系列、MIFARE系列等。涵盖NFC Forum Tag系列。无线充电支持NFC WLC / Qi BPP（待确认）。

二、工作频率：13.56MHz（13.56MHz（NFC通信）/ 13.56MHz（NFC WLC充电） / 110kHz～205kHz（Qi充电，待确认））

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-5cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：34.00mm*60.00mm*4.48mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  无线充电标准：符合Qi / NFC WLC规范（待确认）

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：满足消费级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF / Qi认证/ NFC Forum认证
