NFC技术引领:智能眼镜无线充电的革新之路

点击数:220 发布时间:2025-01-09

引言


随着科技的飞速发展,智能设备已成为人们日常生活不可或缺的一部分。智能穿戴设备作为其中重要的分支,凭借其便携性、功能丰富等特点,受到广大用户的青睐。然而,这些设备的充电问题一直是制约其发展的瓶颈。传统的有线充电方式不仅不便,而且在结构设计上具有一定的局限性。为此,NFC(近场通信)无线充电技术应运而生,为智能穿戴设备提供了新的充电解决方案。本文将围绕NFC无线充电在可穿戴设备中的应用进行深入分析,并以智能眼镜为例,探讨其可行性。


NFC无线充电技术概述



NFC无线充电技术基于NFC谐振电路射频技术,通过发送持续的载波信号,实现NFC读卡器/NFC-PCD端向NFC标签端的电力传输。它结合了NFC的通信功能和无线充电技术,能够实现静态与动态交互的两种协议标准充电模式。NFC Forum规定感应距离在10cm以内,速率在26K或106K Bit/s,兼容ISO 14443 TYPE A/B、ISO15693以及Felica标准。


NFC无线充电技术的核心原理是基于磁场共振原理,通过内置的NFC芯片和线圈位于充电器上,当充电器与设备靠近时,它们会产生磁场共振,将电能转化为磁场能,并通过设备中的线圈传递给电池,最终实现电池的充电。


NFC无线充电拥有了自己的标准:WLC标准。WLC标准支持在NFC的设备中使用一根天线来实现通信和充电功能的二合一,因此目前通过这个解决方案最高仅能实现1W的充电速度(WLC标准的无线充电支持250毫瓦、500毫瓦、750毫瓦和1瓦四种功率的传输等级)。


NFC无线充电技术的优势在于:


1.能量传输与数据传输在物理层的硬件电路上合二为一:这使得一些对充电功率要求不高的产品,如小型低功耗的物联网设备,可以在设计中省去传统的Qi充电线圈。


2. 天线尺寸小:NFC无线充电技术工作频率在13.56MHz,相较于Qi标准工作频率一般为125KHz,NFC无线充电技术天线尺寸可以缩小到1厘米以下,而Qi标准天线尺寸设计一般需要10厘米甚至更长。


3. 提供更大的能量驱动一些无源设备:满足越来越多的无源物联网的需求。


NFC无线充电在可穿戴设备中的应用





随着智能穿戴设备的普及,越来越多的设备开始采用NFC无线充电技术。可穿戴设备通常体积小巧,功能丰富,且使用频率高,因此需要经常充电。传统的有线充电方式不仅不便,而且在结构设计上具有一定的局限性。NFC无线充电技术为可穿戴设备提供了新的充电解决方案,极大地提高了用户体验。


可穿戴设备的应用场景


NFC无线充电技术在可穿戴设备中的应用场景主要包括智能手表、智能手环、无线耳机、手写笔等小型物联网设备。这些设备通常具有低功耗、体积小巧等特点,适合采用NFC无线充电技术。


智能手表:智能手表作为可穿戴设备的重要代表,其功能日益丰富,包括健康监测、信息提醒、支付等。采用NFC无线充电技术,用户可以轻松地将手表放在充电座上,实现无线充电,提高了使用的便利性。


智能手环:智能手环与智能手表类似,也具备多种功能,如健康监测、运动记录等。NFC无线充电技术使得手环的充电更加便捷,用户无需担心充电接口损坏或充电线丢失的问题。


无线耳机:无线耳机作为近年来兴起的智能穿戴设备,其充电方式也备受关注。采用NFC无线充电技术,用户只需将耳机放在充电盒内,即可实现无线充电,无需担心充电接口与线缆的问题。


手写笔:平板电脑上的手写笔通常采用蓝牙配对方式,充电方式相对繁琐。采用NFC无线充电技术,可以简化充电过程,提高用户体验。


NFC无线充电在智能眼镜中的应用

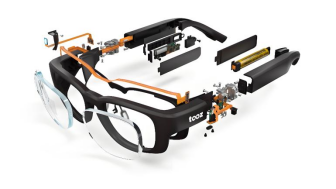

图为TOOZ公司智能眼睛产品


智能眼镜作为可穿戴设备的一种,凭借其“解放”双手、操作简便、体积更小等特点,被视为未来智能科技产品的重要增长点。NFC无线充电技术在智能眼镜中的应用具有广阔的前景。


NFC无线充电在智能眼镜中的优势


天线尺寸小:智能眼镜通常体积小巧,对天线尺寸有较高要求。NFC无线充电技术的天线尺寸小,可以满足智能眼镜的设计需求。


充电面积大:NFC无线充电技术无需对准,降低了使用难度。这使得智能眼镜的充电更加便捷,用户只需将眼镜放在充电座上即可实现无线充电。


通信稳定:NFC无线充电技术结合了NFC的通信功能,可以实现数据的稳定传输。这对于智能眼镜的某些功能,如健康监测、信息提醒等,具有重要意义。


便携性和舒适性:智能眼镜作为一种可穿戴设备,对便携性和舒适性有较高要求。NFC无线充电技术无需插拔线缆,使得眼镜在佩戴和充电过程中更加舒适便捷。


NFC无线充电在智能眼镜中的具体实现


智能眼镜采用NFC无线充电技术的具体实现过程如下:


设计充电座:充电座作为NFC无线充电的发射端,需要内置NFC读写器和动态标签。发射端天线尺寸通常为12×12mm,以满足智能眼镜的充电需求。


设计智能眼镜:智能眼镜作为NFC无线充电的接收端,需要内置NFC芯片和线圈。接收端天线尺寸通常为9×9mm,以满足小型化设计需求。


实现无线充电:当智能眼镜放在充电座上时,发射端和接收端会产生磁场共振,将电能转化为磁场能,并通过眼镜中的线圈传递给电池,最终实现电池的充电。


NFC无线充电在智能眼镜中的实际应用案例


近年来,已有多个智能眼镜品牌开始采用NFC无线充电技术。以下是一些实际应用案例:


谷歌眼镜:谷歌眼镜作为智能眼镜的先驱者,其充电方式一直备受关注。早期的谷歌眼镜采用有线充电方式,但后续的迭代产品开始采用NFC无线充电技术,提高了用户体验。


华为Eyewear II智能眼镜:华为Eyewear II智能眼镜是一款功能丰富的智能眼镜,支持视力矫正、语音控制等多种功能。其充电方式采用NFC无线充电技术,用户可以轻松地将眼镜放在充电仓中实现无线充电。


North Focals:North Focals是一款注重设计和用户体验的智能眼镜,其充电方式也采用了NFC无线充电技术。用户只需将眼镜放在充电盒内,即可实现无线充电,无需担心充电接口和线缆的问题。


NFC无线充电在智能眼镜中的挑战与解决方案


尽管NFC无线充电技术在智能眼镜中具有诸多优势,但其在实际应用中仍面临一些挑战。以下是一些主要的挑战及相应的解决方案:


转换效率:NFC无线充电技术的转换效率相对较低,这会影响充电速度和电池寿命。解决方案是优化NFC无线充电的电路设计和天线设计,提高转换效率。


成本:NFC无线充电技术的成本相对较高,这会增加智能眼镜的生产成本。解决方案是通过技术创新和产业链协同,降低NFC无线充电技术的成本。


调试难度:NFC无线充电技术的调试难度较大,需要专业的技术人员进行调试和优化。解决方案是加强技术培训和技术支持,提高调试效率和质量。


NFC无线充电与其他充电方式的对比


为了更全面地了解NFC无线充电技术在智能眼镜中的应用价值,我们可以将其与其他充电方式进行对比。以下是一些主要的充电方式及其优缺点:


(1) 有线充电:

优点:充电速度快,技术成熟,成本低。

缺点:充电接口易损坏,充电线易丢失,使用不便。


(2) 磁吸接触充电:

优点:充电接口设计灵活,可以实现防水防尘等功能。

缺点:对准要求高,充电面积小,机械磨损严重,触点易氧化。


(3) Qi无线充电:

优点:充电功率高,适用范围广,技术成熟。

缺点:天线尺寸大,不适用于小型可穿戴设备。


(4) 非标自定义频段充电:

优点:成本相对较低,可以灵活设计充电接口和充电功率。

缺点:传输指令简短且不可靠,几乎无法扩展,转换效率低。


(5) NFC无线充电:

相比之下,NFC无线充电技术在智能眼镜中具有以下优势:

a. 天线尺寸小:满足智能眼镜的小型化设计需求。

b. 充电面积大:无需对准,降低了使用难度。

c. 通信稳定:结合NFC的通信功能,实现数据的稳定传输。

d. 便携性和舒适性:无需插拔线缆,使得眼镜在佩戴和充电过程中更加舒适便捷。


NFC无线充电技术的市场前景与发展趋势




随着智能穿戴设备的日益普及和技术的不断进步,NFC无线充电技术将迎来广阔的市场前景和发展机遇。以下是对NFC无线充电技术市场前景与发展趋势的分析:

市场规模增长:据IoT Analytics预测,到2025年,预计将会有超过300亿的物联网连接,其中大部分为小型低功耗的可穿戴物联网设备。这些设备对充电功率要求不高,但对成本、体积、技术普及度等有更高要求。NFC无线充电技术以其低成本、小天线尺寸等优势,将成为这些设备的重要充电方式。


技术进步与创新:随着NFC无线充电技术的不断发展,其转换效率、成本、调试难度等问题将得到进一步解决。同时,结合其他先进技术,如物联网技术、人工智能技术等,NFC无线充电技术将实现更多的应用场景和功能创新。


产业链协同与发展:NFC无线充电技术的推广和应用需要产业链的协同与支持。作为NFC无线方案领导企业,ST意法半导体等厂商正在积极推动NFC无线充电技术的认证和产业链建设,以保障市场需求和技术进步。


政策支持与标准制定:政府和相关机构对NFC无线充电技术的支持也将推动其市场发展。通过制定相关标准和政策,推动NFC无线充电技术的普及和应用,将有利于产业的健康发展。


结论与展望


NFC无线充电技术在可穿戴设备中的应用,特别是以智能眼镜为例,展现出了巨大的潜力和优势。通过对比分析不同充电方式,我们可以清晰地看到NFC无线充电技术在天线尺寸、充电面积、通信稳定性以及便携性和舒适性等方面的显著优势。这些优势使得NFC无线充电技术成为智能眼镜等小型可穿戴设备的理想充电解决方案。


技术优化与创新


为了进一步提升NFC无线充电技术在智能眼镜中的应用效果,我们需要不断进行技术优化与创新。首先,需要提高NFC无线充电的转换效率,以缩短充电时间并延长电池寿命。这可以通过优化电路设计、改进天线设计以及采用更高效的能源转换材料等方式实现。


其次,需要降低NFC无线充电技术的成本,以推动其在更广泛的智能穿戴设备中的应用。这可以通过技术创新、产业链协同以及规模化生产等方式实现。同时,也需要加强技术培训和技术支持,提高调试效率和质量,降低技术应用的门槛。


此外,还可以结合其他先进技术,如物联网技术、人工智能技术等,实现更多的应用场景和功能创新。例如,通过物联网技术,可以实现智能眼镜与其他智能设备的互联互通,实现更加智能化的功能;通过人工智能技术,可以实现对用户行为的分析和预测,提供更加个性化的服务。


市场需求与产业发展


随着智能穿戴设备的日益普及和消费者对便捷性、舒适性的追求,NFC无线充电技术将迎来更加广阔的市场需求。特别是在智能眼镜等小型可穿戴设备领域,NFC无线充电技术将成为主流充电方式之一。

为了满足市场需求,需要加快NFC无线充电技术的产业化进程。这包括加强产业链协同、推动技术标准化和认证、扩大生产规模等。同时,也需要加强与相关产业的合作与交流,共同推动NFC无线充电技术的发展和应用。

在政策层面,政府和相关机构可以制定相关政策和标准,推动NFC无线充电技术的普及和应用。例如,可以出台相关政策鼓励企业加大研发投入、推动技术创新和产业升级;可以制定相关标准规范市场秩序、保障消费者权益等。


未来展望


展望未来,NFC无线充电技术在智能眼镜等可穿戴设备中的应用前景广阔。随着技术的不断进步和市场的不断发展,NFC无线充电技术将实现更多的应用场景和功能创新。例如,可以实现对智能眼镜的远程充电和智能管理等功能;可以与其他智能设备进行更加紧密的互联互通和协同工作等。


同时,随着消费者对智能穿戴设备的需求不断增加和多样化,NFC无线充电技术也需要不断适应市场需求的变化和升级。例如,可以针对不同用户的需求和使用场景开发出更加个性化的充电解决方案;可以针对不同类型和规格的智能穿戴设备开发出更加灵活和便捷的充电方式等。


总之,NFC无线充电技术在智能眼镜等可穿戴设备中的应用具有巨大的潜力和优势。通过不断进行技术优化与创新、加强市场需求与产业发展以及展望未来等方面的努力,我们可以推动NFC无线充电技术在智能穿戴设备领域的广泛应用和发展。这将为人们的生活带来更加便捷、舒适和智能化的体验。
