▲ 图1 电路图

▲ 图2 电路图

1、搭建电路

  首先搭建最简化的电路图，其中两个三极管的型号，在实际电路中分别使用的是 8050 和 8550。下面看一下仿真的结果。电路起振，输出电阻上的电压波形是一个占空比非常小的脉冲波形。

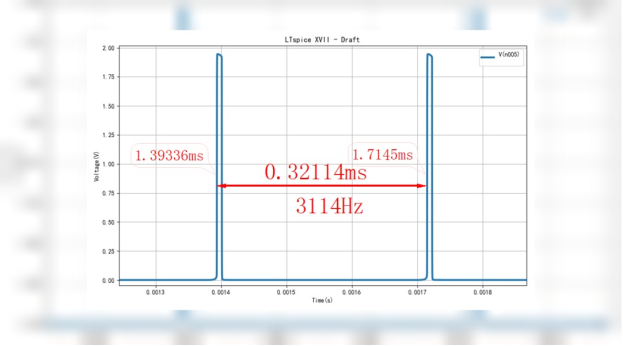

下面通过仿真结果来求取仿真波形参数。脉冲波形高度不到2V。 通过脉冲前后沿的时间  可以获得脉冲宽度为5.74微秒。仿真结果的频率 可以通过求取其周期来获得。 周期为 0.321毫秒。对应3114Hz。

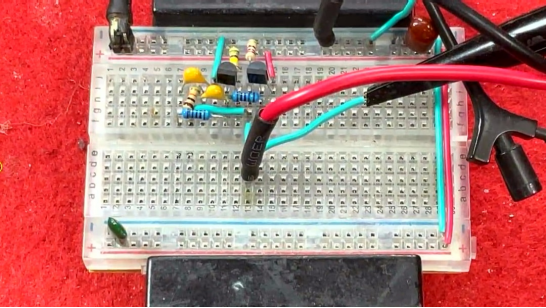

在面包板上搭建测试电路。电路非常简单，很快就搭建完毕了。

2、测试结果

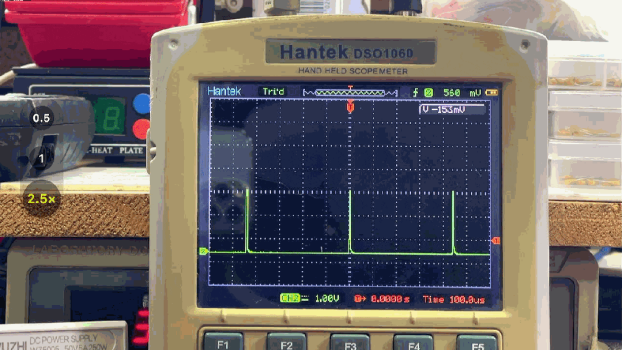

施加6V工作电压，测量 R1上的电压波形。电路已经起振，输出脉冲波形的占空比非常小。振荡频率大约为2.27kHz。对脉冲宽度进行测量，展开信号波形。可以看到脉冲宽度为 5.68微秒。波形占空比大约为 1.3%。

▲ 测量振荡波形

3、增加基极阻容

下面，在这个电路上 增加R5,C2电容，看是否可以对振荡波形产生随机影响。这是在面包板上搭建的电路。先看一下仿真波形。电路在开始的时候电压逐渐上升，然后开始震荡。最后，可以看到电路出现了抖动情况。实际电路产生的波形看似更加的不稳定。这是电路内部产生的随机现象。

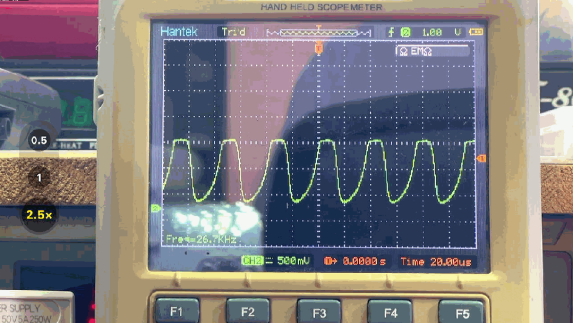

下面将R1的阻值 修改为 1k欧姆。重新进行仿真，可以看到仿真结果和前面是一致的。但是，实际电路的波形则变得非常稳定，输出电压波形降低到 1V左右。

图 震荡稳定了
