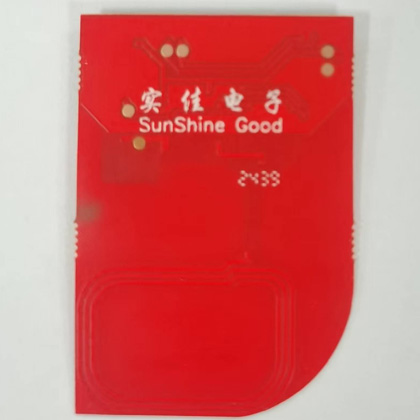

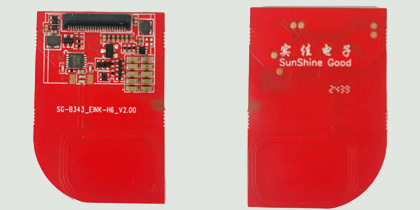

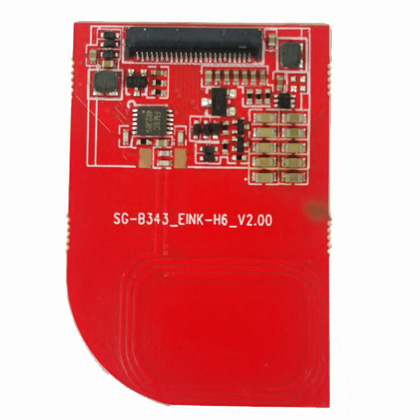

墨水屏手机壳板载NFC天线产品概况

.

一、产品简介：

墨水屏手机壳板载NFC天线，是指直接集成在电路板上的天线。NFC天线是墨水屏手机壳的重要组件。在NFC通讯中技术中，天线负责设备模块之间进行数据交互和能量转换。产品主要有刚性线路板RPCB、柔性线路板FPCB、刚柔结合板R-FPCB三种类型。

二、产品逻辑架构图：

三、 产品特点：

1、集成度高：节省空间，减少了额外天线组件的需求，有助于实现设备的小型化和轻薄化。

2、成本较低：相较于独立的外置天线，减少了零部件和组装成本。

3、一致性好：在批量生产中，性能一致性相对容易控制

4、便于设计：与电路板一体化设计，简化了产品的整体设计流程

5、适应性强：适用于多种电子设备，特别是对空间有限制的设备

6、功能实现：能够实现近场通信功能，如数据传输、支付等，为设备提供了更多的应用场景。

7、抗干扰性：通过合理的设计和布局，可以减少周围电子元件对天线性能的干扰。

8、可靠性高：在正常使用条件下，具有较高的可靠性和耐用性。

四、典型应用

NFC墨水屏手机壳、NFC电子价签、NFC员工工牌、NFC桌面台签、NFC无源锁（挂锁、柜锁等）等。

五、配套资源

《NFC墨水屏手机壳硬件设计指导》

《NFC墨水屏手机壳天线设计指导》

《NFC墨水屏手机壳软件设计指导》

六、服务与支持

1、应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

2、解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

3、人员支持：研发团队与FAE工程师提供支持；

4、产品支持：成熟方案替换、方案研发定制、射频高效设计；

5、报告文件支持：现场环境分析报告、改善报告、解决方案报告等。

七、扩展参考

《项目可行性评估报告》

《基材来料检测报告》

《NFC天线射频调测报告》

《NFC天线测试报告》

墨水屏手机壳板载NFC天线产品参数

一、协议支持：ISO/IEC-14443A

二、工作频率：13.56MHz

三、天线：板载内置天线

四、刷图感应距离：0-1cm（与发射端功率/天线有关）

五、天线引脚接口：射频脚1/射频脚2

六、天线技术：电磁耦合感应

七、天线尺寸：13*23*0.5mm

八、天线材质：FR4

九、工作温度：-20°C～ +80°C

十、存储温度：-40°C～ +85°C

十一、湿  度：相对湿度 5%～95%、

十二、天线参数：
