一、产品简介说明

聚磁耦合NFC天线，是NFC（近场通信）射频前端电路中的高性能核心组件之一，属于NFC-PCD（读卡器模式）、NFC-PICC（卡模式）、NFC-P2P（点对点模式）三种可选模式下的近距离通信射频模块。该天线工作频率为13.56MHz，基于法拉第电磁感应定律和安培定律，通过磁场耦合实现能量传输与数据通信。

“聚磁耦合”是本产品的核心技术特色，指天线通过采用高磁导率、低损耗的磁性材料（如铁氧体屏蔽层/磁通导向层）及优化的线圈拓扑结构，将天线产生的交变磁通量进行高效汇聚与定向引导，使磁场能量集中于有效通信区域，减少向非目标方向（特别是金属部件方向）的磁通泄漏与涡流损耗。该技术可显著提升天线的等效耦合系数和抗金属环境干扰能力。

二、产品技术图示

                                                                                                                模块与NFC天线的实际连接方式图                          NFC天线植入平板电脑终端的局部剖析图

三、产品功能特性

组成1：NFC天线基础功能

﹡13.56MHz频段的磁场耦合能量传输

﹡符合ISO/IEC 14443A/B、ISO/IEC15693、Felica标准协议

﹡支持NFC-PCD、NFC-PICC、NFC-P2P三种工作模式

组成2：聚磁耦合天线产品特性

﹡磁场汇聚增强：通过铁氧体聚磁层设计，同等激励功率下有效磁场强度提升，通信距离较普通天线延长﹡卓﹡越抗金属性能：铁氧体层有效抑制金属涡流损耗，可安装于距金属平面2mm的位置正常工作，适用于金属机身设备

﹡磁通定向辐射：磁场能量主要集中从天线正面辐射，背面泄漏磁通减少，降低对周围敏感器件的电磁干扰

﹡宽温域稳定性：铁氧体磁导率在-20℃~+85℃范围内变化率较大，保证全温度范围内通信性能一致

组成3：聚磁耦合天线材料工艺特性

﹡FPCB柔性基材（聚酰亚胺PI），总厚度可控制在0.4mm（含铁氧体层）

﹡压延铜箔（1OZ），低表面粗糙度，高频损耗小

﹡烧结铁氧体磁片，厚度0.1mm

﹡3M背胶，剥离强度1.0kgf/inch

﹡线圈表面覆有绝缘保护层（PI覆盖膜），耐压性强

四、产品技术支撑

1、材料技术支撑

（金属材料+绝缘材料）技术支撑的电子元器件LCR属性的一致性

2、工艺技术支撑

制造工艺技术支撑的裸天线L、C、R、Q、F属性的一致性

3、射频匹配技术支撑

阻容匹配电路技术支撑NFC射频RF性能调制最佳

4、结构设计技术支撑

空间与位置结构设计技术支撑NFC最稳定、可靠的RF射频性能

5、环境适配技术支撑

抗金属、抗温度、抗潮湿环境适配技术支撑NFC抗干扰、耐温、降损耗特性

五、品控保障方案

1、来料检测检验

NFC天线连接线、漆包线、电缆线、天线基板性能测评记录表

《NFC天线连接线、漆包线、电缆线、天线基板性能测评报告》

2、过程检测检验

《NFC天线半成品性能测评报告》

NFC天线半成品性能测评记录表

3、成品检测检验

NFC天线全成品性能测评记录表

《NFC天线全成品性能测评报告》

六、典型应用场景

1、金属机身便携式智能设备：全金属背盖智能手机、金属中框平板电脑、金属外壳智能穿戴设备（手表/手环）2、金融POS支付终端及门禁读卡器：需要稳定读写距离且内部空间紧凑的支付/身份识别设备

3、对天线性能要求较高的便携式智能设备：工业手持PDA、医疗监护终端、数据采集器

4、NFC无源设备及配套配件：NFC无源锁（挂锁/柜锁）、NFC墨水屏手机壳、NFC电子价签、NFC员工工牌

七、产品配套资

《聚磁耦合NFC天线项目技术可行性分析报告》

《聚磁耦合NFC天线射频调制报告》

《聚磁耦合NFC天线产品性能测试报告》

《聚磁耦合NFC天线产品规格书》

《NFC天线产品射频认证标准》

《NFC天线连接组装注意事项》

八、产品服务支持

应用场景策划：基于客户需求与产品特性，提供可行性分析与方案建议

解决方案提供：结合实际使用环境，进行理论评估与方案设计

人员支持：研发团队与FAE工程师提供全程技术支持

产品支持：支持成熟方案替换、定制化开发、射频性能优化

报告文件支持：提供现场环境分析、改善建议、解决方案等报告

九、扩展参考文档

《NFC读卡模块产品规格书》；

《NFC技术应用认证标准规范》；

《终端设备物联网NFC产品设计策划》

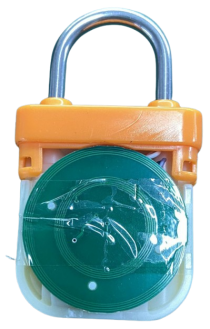

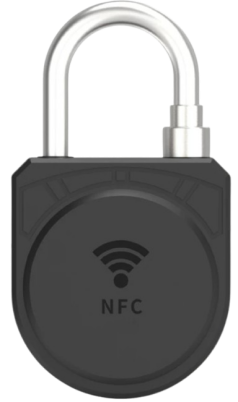

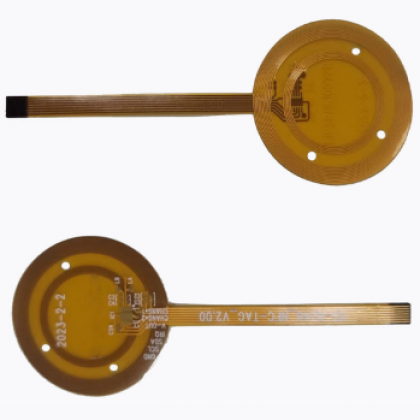

十、产品演示图

一、基础通用参数

1、协议支持

ISO/IEC 14443A/B、ISO/IEC15693、Felica标准协议

2、工作频率

13.56 MHz

3、天线类型

FPCB天线

4、天线尺寸规格

32 mm × 32 mm × 0.4 mm

5、天线连接方式

金手指连接

6、天线重量

1.8g

二、射频电气性能

1、裸天线性能（直流）

电阻R=2.73Ω；

2、裸天线性能（网络分析仪13.56MHz测试）：

L=2.4μH，R_s=1.7Ω，XL=XC=130Ω，Z=75Ω，Q=80
3、裸天线性能（交流，射频阻抗分析仪13.56MHz+100PF测试）：

感值L=3.2uh、容值C=-130pf、品质因子Q=80、谐振频率F=14Mhz;

4、射频RF性能

匹配阻抗：50Ω

发射场强：3 A/m；

感应距离：0～10cm；

波形：上升沿时间1us，下降沿2.5us，过冲8%

三、工作环境参数

工作温度：-40℃ ～ +85℃

存储温度：-40℃ ～ +85℃

工作湿度：5%～95% RH（无凝露）

四、产品可靠性能

耐弯折性：高端 / 折叠设备：≥20 万次

抗拉伸/抗撕裂强度：＞50N

插拔寿命：常规：≥500 次

抗冲击/抗振动：消费级：振动 5~2000Hz，加速度 2g；

接触电阻（R_C）：≤20mΩ

盐雾测试：5% NaCl，35℃，48 小时

读卡成功率≥99%；

磁场稳定性：长期使用后磁场强度衰减≤10%；

五、特定产品认证

环保认证：RoHS、REACH;

电气安全认证：国际通用：IEC 62368-1、欧盟：EN 62368、美国：UL 62368、中国：GB 4943

电磁安全认证：欧盟：ETSI EN 300 330、美国：FCC Part 15.225、中国：SRRC + GB 8702

EMC：欧盟：EN 55032、EN 55035；美国：FCC Part 15B+ Part 15.225；中国：GB 9254+ GB/T 17626
