一、产品简介说明

超微型NFC充电天线，是NFC-WLC规范下的近距离无线充电射频模块的核心组件之一，技术基于法拉第电磁感应定律和安培定律，是工作频率在13.56MHz，通过磁场耦合实现无线能量传输与数据通信的载体。

“超微型”是本产品的核心特色——利用13.56MHz高频段工作特性，天线尺寸相较于传统Qi标准无线充电天线（工作频率110kHz～205kHz）可减小非常多。在智能戒指等超小型可穿戴设备中，超微型NFC充电天线尺寸可做到4mm。这一特性使得超微型NFC充电天线成为智能戒指、智能手环、智能眼镜、无线耳机等内部空间极度受限设备的理想无线供电解决方案。

二、产品技术图示

       模块与NFC天线的实际连接方式图                           NFC天线植入的电动牙刷局部剖析图

三、产品功能特性

组成1：NFC天线基础功能

﹡13.56MHz频段的磁场耦合能量传输

﹡符合NFC Forum WLC（Wireless Charging）规范

﹡符合ISO/IEC 14443A/B、ISO/IEC15693标准协议

﹡支持NFC- WLC发射端工作模式

组成2：超微型充电天线

﹡超微型化设计：利用13.56MHz高频特性，天线尺寸较传统Qi方案减小

﹡无线充电功能：支持最大1.6W射频发射功率，接收端充电功率可高

﹡低温充电：优化线圈设计降低温升，典型温升高

﹡柔性可弯曲：FPCB基材可弯曲贴合不同弧面结构

﹡通信与充电一体化：单个天线同时管理无线充电与NFC数据通信

组成3：超微型充电天线材料工艺特性

﹡FPCB柔性基材，厚度低至0.3mm

﹡铜箔线路（1 OZ铜厚），低损耗、高导电性

﹡铁氧体屏蔽层（厚度0.1mm，磁导率150）

﹡3M背胶（3M 467MP），便于快速贴装

四、产品技术支撑

1、材料技术支撑

（金属材料+绝缘材料）技术支撑的电子元器件LCR属性的一致性

2、工艺技术支撑

制造工艺技术支撑的裸天线L、C、R、Q、F属性的一致性

3、射频匹配技术支撑

阻容匹配电路技术支撑NFC射频RF性能调制最佳

4、结构设计技术支撑

空间与位置结构设计技术支撑NFC最稳定、可靠的RF射频性能

5、环境适配技术支撑

抗金属、抗温度、抗潮湿环境适配技术支撑NFC抗干扰、耐温、降损耗特性

五、品控保障方案

1、来料检测检验

NFC天线连接线、漆包线、电缆线、天线基板性能测评记录表

《NFC天线连接线、漆包线、电缆线、天线基板性能测评报告》

2、过程检测检验

《NFC天线半成品性能测评报告》

NFC天线半成品性能测评记录表

3、成品检测检验

NFC天线全成品性能测评记录表

《NFC天线全成品性能测评报告》

六、典型应用场景

1、智能穿戴设备：智能戒指、智能手环、智能手表、智能眼镜等小尺寸可穿戴设备

2、音频设备：TWS蓝牙耳机及充电仓、助听器等

3、医疗健康设备：健康贴、医疗辅助器、血糖监测贴片等

4、IoT微型终端：智能卡片、智能笔、健身追踪器等

5、NFC无线充电底座/发射端：为上述超小型设备提供无线充电的配套充电底座

七、产品配套资源

《超微型NFC充电天线项目技术可行性分析报告》

《超微型NFC充电天线射频调谐与匹配报告》

《超微型NFC充电天线产品性能测试报告》

《超微型NFC充电天线产品规格书》

《NFC天线产品射频认证标准》

《NFC天线连接组装注意事项》

八、产品服务支持

应用场景策划：基于客户需求与产品特性，提供可行性分析与方案建议

解决方案提供：结合实际使用环境，进行理论评估与方案设计

人员支持：研发团队与FAE工程师提供全程技术支持

产品支持：支持成熟方案替换、定制化开发、射频性能优化

报告文件支持：提供现场环境分析、改善建议、解决方案等报告

九、扩展参考文档

《NFC读卡模块产品规格书》

《NFC技术应用认证标准规范》

《终端设备物联网NFC产品设计策划》

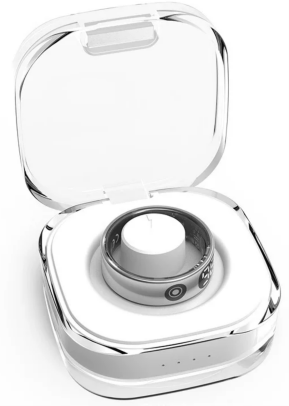

十、产品演示图

一、基础通用参数

1、协议支持

支持ISO/IEC 14443 A/B、ISO/IEC 15693标准协议。符合NFC WLC标准

2、工作频率

13.56 MHz

3、天线类型

FPCB天线

4、天线尺寸规格

4 × 4 × 0.4 mm

5、天线连接方式

金手指连接

6、天线重量

1.5g

二、射频电气性能

1、裸天线性能（直流）

电阻R=0.3Ω；

2、裸天线性能（网络分析仪13.56MHz测试）：

L=1.4μH，R_s=1.2Ω，XL=XC=150Ω，Z=70Ω，Q=80

3、裸天线性能（交流，射频阻抗分析仪13.56MHz+100PF测试）：

感值L=1.6uh、容值C=-100pf、品质因子Q=90、谐振频率F=40Mhz;

4、射频RF性能

匹配阻抗：50Ω

发射场强：3 A/m；

感应距离：0~2mm；

波形：上升沿时间1us，下降沿2.5us，过冲8%

三、工作环境参数

工作温度：-40℃ ～ +85℃

存储温度：-40℃ ～ +85℃

工作湿度：5%～95% RH（无凝露）

四、产品可靠性能

耐弯折性：高端 / 折叠设备：≥20 万次

抗拉伸/抗撕裂强度：＞50N

插拔寿命：常规：≥500 次

抗冲击/抗振动：消费级：振动 5~2000Hz，加速度 2g；

接触电阻（R_C）：≤20mΩ

盐雾测试：5% NaCl，35℃，48 小时

读卡成功率≥99%；

磁场稳定性：长期使用后磁场强度衰减≤10%；

五、特定产品认证

环保认证：RoHS、REACH;

电气安全认证：国际通用：IEC 62368-1、欧盟：EN 62368、美国：UL 62368、中国：GB 4943

电磁安全认证：欧盟：ETSI EN 300 330、美国：FCC Part 15.225、中国：SRRC + GB 8702

EMC：欧盟：EN 55032、EN 55035；美国：FCC Part 15B+ Part 15.225；中国：GB 9254+ GB/T 17626
