一、产品简介

SGTX01采用复旦微FM11NT 022，是一款符合ISO 14443-A 协议和 NFC Forum Type 2 Tag 标准的NFC标签模块。复旦微FM11NT 022是复旦微电子推出的一款非接触式射频卡芯片，广泛应用于物联网、智能电表和高可靠工业控制等领域，具有一定安全等级和数据存储功能。

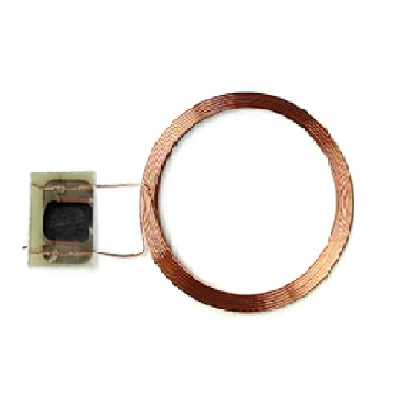

二、产品照片：

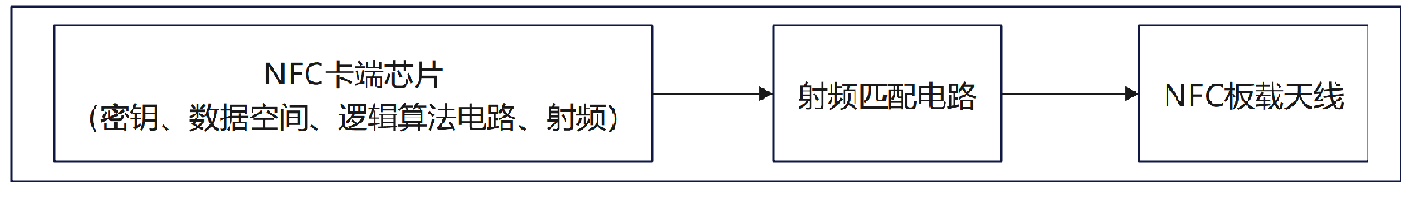

三、硬件逻辑架构图

四、核心功能

Ø  非接触式数据交互：通过射频场进行无线能量耦合与数据通信。

Ø  多页独立管控：多个独立扇区，可设置独立的密码权限

Ø  选择性数据锁存：对特定数据块进行锁定操作，一旦锁定，数据将永久只读或禁止改写

五、典型应用

智能包装、耗材防伪、品牌保护、智能配对、娱乐玩具、智能家居、智能仪表、工业物联网节点

六、终端植入

净水器滤芯、空气滤芯、墨盒、电子烟弹、电动牙刷头、试剂瓶底、瓶盖、皮具、奢侈品箱包、胸卡等终端；

七、配套资源

Ø  《NFC标签模块产品规格书》

Ø  《芯片datasheet》

Ø  《外形结构图纸》

八、运行平台

NDEF：Android、IOS

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

《方案策划建议报告

一、协议支持

ISO 14443A 协议、NFC Forum Type 2 Tag 标准

二、工作频率：13.56MHz

三、通信接口：非接触式NFC

四、电气特性：

Ø  最小激活场强：1 .5A/m

Ø  最大耐受场强：7.5 A/m

Ø  存储：EEPROM 总 256 B（64 页×4 B）

  · 用户 NDEF：144 B（36 页×4 B）

  · CC 区 OTP + 抗撕裂

五、射频性能：

Ø  通信速率：106Kbps

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-10cm（取决于客户天线设计及卡片）

Ø  天线方式：漆包铜线

Ø  谐振频率：13.56MHz±0.2MHz

Ø  品质因子：50

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：25*25*1.5mm

Ø  安装：背胶粘贴

Ø  材质：PET基材+漆包铜线天线

八、可靠性

Ø  读写寿命：≥200000 次重复擦写

Ø  数据保存年限：断电存储≥50 年

Ø  耐化学性：酒精擦拭（≥10次）

Ø  湿热测试：80°C/85% RH， 168小时

Ø  高低温循环：-25°C至+80°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击： IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
