一、产品简介

SGTT01P采用NXP ICODE SLIX芯片，是一款符合ISO 15693 协议的NFC标签模块。NXP ICODE SLIX 是恩智浦推出的一款RFID 标签芯片，专为高吞吐量、复杂环境以及微小物品的自动识别而设计，广泛应用在零售与物流、医药和健康、合规与溯源的场景中，具有一定安全等级和数据存储功能。

二、产品照片：

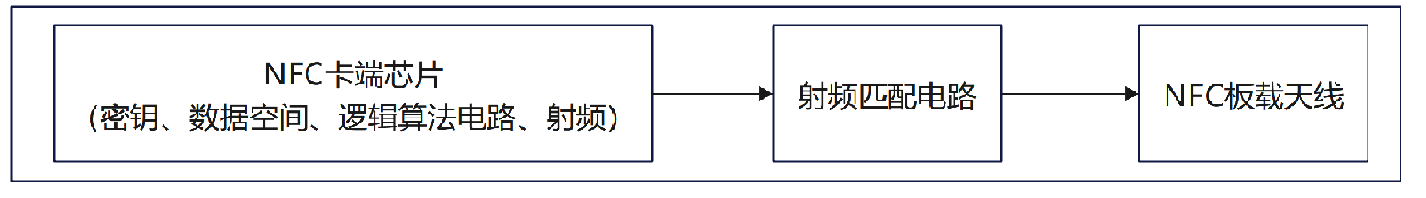

三、硬件逻辑架构图

四、核心功能

Ø  非接触式数据交互：通过射频场进行无线能量耦合与数据通信。

Ø  双向身份认证：支持卡与读写器之间的双向身份核验，每次数据交互前均需通过加密逻辑校验

Ø  多扇区独立管控：多个独立扇区，可设置独立的密码权限

Ø  选择性数据锁存：对特定数据块进行锁定操作，一旦锁定，数据将永久只读或禁止改写

五、典型应用

微小/异形商品贴标、库存管理、防盗检测、隐私保护、复杂环境识别、冷链期效管理、高值耗材、零部件追踪、IT资产管理

六、终端植入

工业手持终端、打印机、自助收银机、智能座舱、电子产品包装、智能工服、酒店智能手环

七、配套资源

Ø  《NFC标签模块产品规格书》

Ø  《芯片datasheet》

Ø  《外形结构图纸》

八、运行平台

NDEF：Android、IOS

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

ISO 15693，NFC Forum Type 5

二、工作频率：13.56MHz

三、通信接口：非接触式NFC

四、电气特性：

Ø  最小激活场强：0.15 A/m

Ø  最大耐受场强：5 A/m

Ø  供电方式：无源射频感应供电，无内置电池

Ø  速率：up to 53 kb/s

Ø  存储：UID 64 bit + 用户 896 bit（32×4B）+ 配置区 16 B

Ø  组装方式：直接使用

Ø  谐振频率：13.56MHz±0.2MHz

Ø  品质因子：30

五、工作环境参数

Ø  工作温度：-20℃ ～ +65℃

Ø  存储温度：-25℃ ～ +80℃

Ø  工作湿度：5%～95% RH（无凝露）

六、物理规格

Ø  尺寸：12.50*15.60*12.30mm

Ø  安装：卡扣式

Ø  材质：ABS 工程塑料

Ø  防水等级：IP67

七、可靠性

Ø  读写寿命：≥100000 次重复擦写

Ø  数据保存年限：断电存储≥10 年

Ø  耐化学性：酒精擦拭（≥10次）

Ø  湿热测试：80°C/85% RH， 168小时

Ø  高低温循环：-25°C至+80°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

八、行业认证

RoHS / HF
