一、产品简介

SG05A是一款基于SKY1311T射频芯片的高频读写卡模块，集成双向加密认证与编解码收发模块及防冲突功能，可实现有效距离0-10cm通信（取决于客户天线设计及卡片），用于操作符合ISO14443A/B标准协议的所有授权卡片及NFC设备。本模块内置身份认证引擎及权限管理单元，支持白名单/黑名单校验、多级权限判定及控制输出。

本模块是面向门禁考勤、设备授权、操作认证、重要权限管控等应用领域的13.56MHz NFC解决方案，采用加密认证型射频芯片方案，支持主流非接触IC卡与NFC设备的身份识别与权限验证，具备双向加密认证、权限灵活配置、控制输出集成、易于部署等特点，适用于各类需要授权认证与执行联动的终端设备。

二、产品照片：

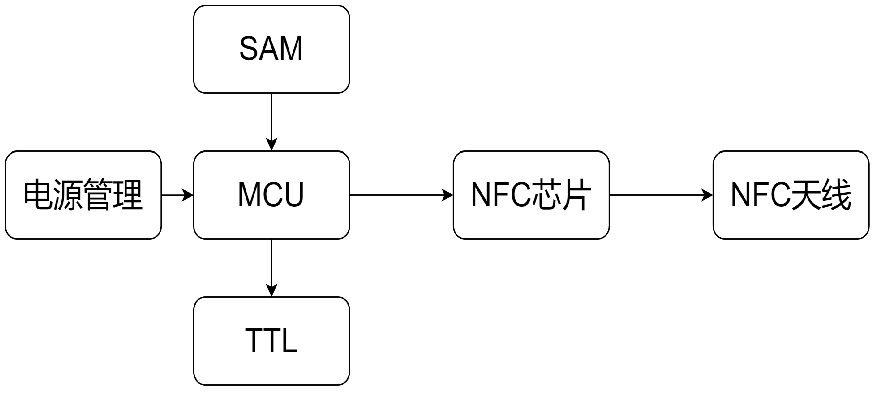

三、硬件逻辑架构图

四、核心功能

Ø  授权认证与权限管理：集成双向加密认证引擎，支持白名单/黑名单配置、多级权限校验（管理员/普通用户/临时授权），确保只有合法授权可触发控制动作。

Ø  控制输出集成：内置控制输出接口，可根据认证结果及权限等级输出差异化控制信号（如开门/拒绝、设备启动/锁定、操作允许/禁止），实现认证与执行一体化。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类授权管控设备中，加快客户产品开发进程。

五、典型应用

门禁系统、设备授权、操作认证、权限管控、会员管理、临时授权

六、终端植入

门禁控制器、设备控制面板、操作授权终端、电梯楼层控制器、机柜锁控器、会员验证终端、访客管理机

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG05A采用SKY1311T射频芯片，支持ISO14443A/B标准协议，能操作常见授权卡片及NFC设备，如门禁卡、员工卡、会员卡、身份证、NFC手机等。

二、工作频率：13.56MH

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-5cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：34.00mm*60.00mm*4.48mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：满足消费级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
