一、产品简介

SG05P是一款基于ST3916B金融级非接触式射频芯片的高频读写卡模块，集成双向加密认证与编解码收发模块及防冲突功能，可实现有效距离0-10cm通信（取决于客户天线设计及卡片），用于操作符合ISO14443A标准协议的所有金融支付卡片及NFC移动支付设备。本模块内置金融级安全单元（SE），支持敏感信息加密处理及安全交易流程。

本模块是面向POS收单、自助支付、无人零售、公交刷卡等金融支付应用领域的13.56MHz NFC解决方案，采用通过EMVCo/银联认证的射频及安全芯片方案，支持主流非接触式金融IC卡、数字人民币卡、手机NFC支付、可穿戴支付设备，具备金融级安全防护、快速交易响应、防侧信道攻击、防篡改设计等特点，适用于各类支付收单终端设备。

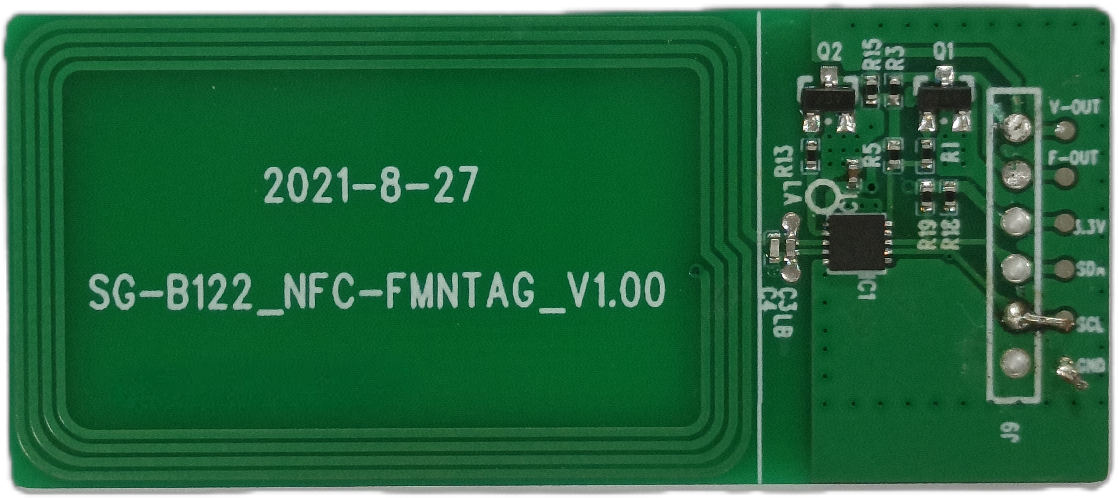

二、产品照片：

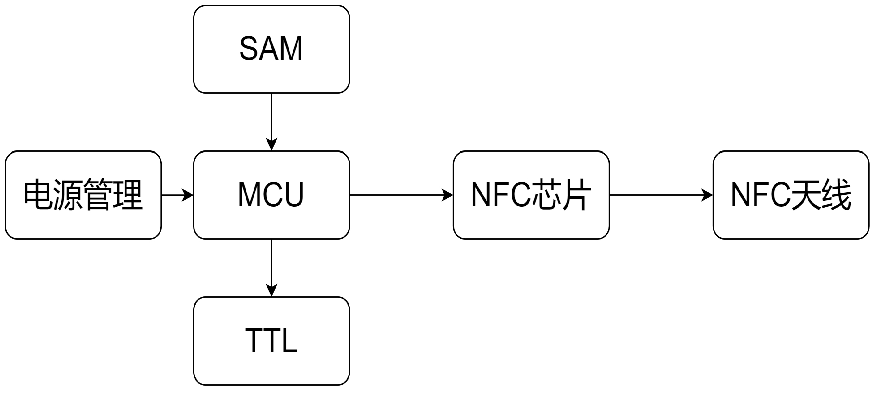

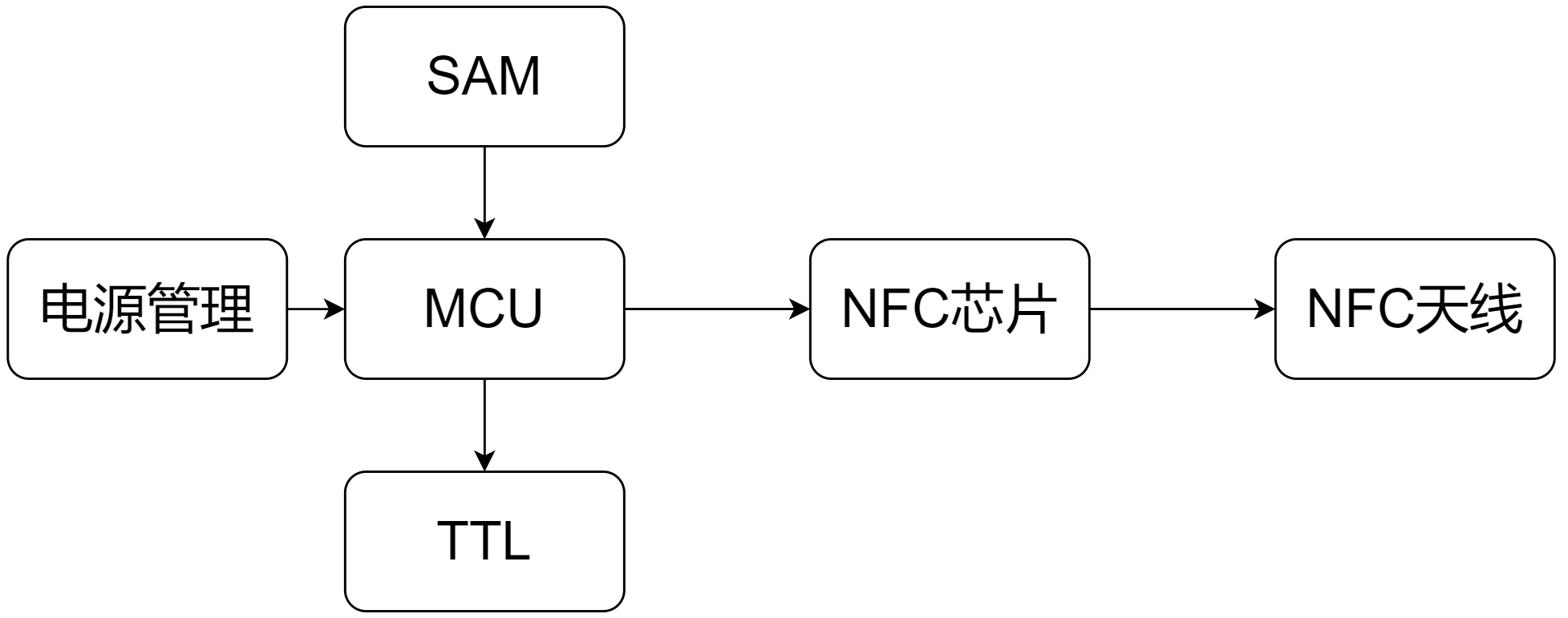

三、硬件逻辑架构图

四、核心功能

Ø  支付收单专用方案：针对金融支付收单场景深度优化，支持接触式/非接触式金融卡读取，兼容Visa payWave、Mastercard PayPass、银联云闪付、数字人民币、Apple Pay、Google Pay等主流支付方式。

Ø  金融级安全保障：集成安全单元（SE）与加密协处理器，支持敏感数据硬件级加密存储与处理，具备防篡改检测、防侧信道攻击、防故障注入等安全防护能力，满足PCI、EMVCo、银联认证要求。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类支付收单设备中，加快客户产品开发与金融认证进程。

五、典型应用

商户收单、自助支付、无人零售、公共交通、数字人民币、小额支付

六、终端植入

POS机、智能POS、mPOS、自助收银机、自助售卖机、公交刷卡机、地铁闸机、食堂消费机、数字人民币终端

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG05P采用ST3916B射频芯片及安全芯片，支持ISO14443A标准协议，能操作常见金融支付卡片及移动支付设备，如金融IC卡（qPBOC）、数字人民币卡、Visa PayWave、Mastercard PayPass、银联云闪付、手机NFC、可穿戴支付设备、公交卡等。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-5cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：34.00mm*60.00mm*4.48mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-25°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±8kV，空气±15kV

ØEMC：满足金融级EMC标准

Ø  振动、冲击：满足消费级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 5年

九、行业认证

RoHS / HF
