一、产品简介说明

本NFC天线产品定位于供电级应用，专为 13.56MHz NFC 无线供电场景设计。与传统通信级天线相比，供电级天线采用低损耗导体与优化线圈结构，以支持更高的功率传输。同时，13.56MHz 高频段使得天线尺寸可比传统 Qi 标准减小 80% 以上，特别适用于智能穿戴、物联网传感器等小型化设备的无线供电与数据交互一体化需求。

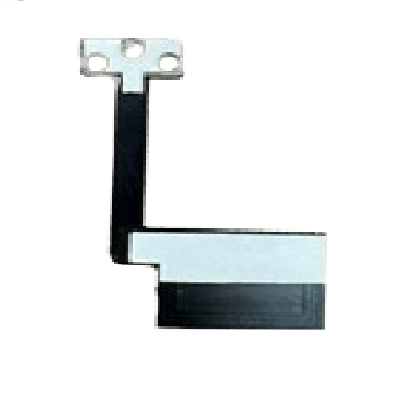

二、产品技术图示

供电级NFC天线

三、产品功能特性

组成1：NFC天线基础功能

﹡13.56MHz频段的磁场耦合能量传输

﹡符合NFC Forum WLC（Wireless Charging）规范

﹡符合ISO/IEC 14443A/B、ISO/IEC15693标准协议

﹡支持NFC- WLC发射端工作模式

组成2：充电天线

﹡无线充电功能：支持最大1.6W射频发射功率，接收端充电功率可高

﹡低温充电：优化线圈设计降低温升，典型温升高

﹡柔性可弯曲：FPCB基材可弯曲贴合不同弧面结构

﹡通信与充电一体化：单个天线同时管理无线充电与NFC数据通信

组成3：NFC天线材料工艺特性

﹡FPCB柔性基材，厚度0.2mm，可弯曲贴合于异形结构表面

﹡铜箔线路1OZ铜厚，低损耗、高导电性

﹡铁氧体屏蔽层（磁导率120），厚度0.1mm，有效汇聚磁通量、降低涡流损耗

﹡背胶（3M 467MP），便于快速贴装

四、产品技术支撑

1、材料技术支撑

（金属材料+绝缘材料）技术支撑的电子元器件LCR属性的一致性

2、工艺技术支撑

制造工艺技术支撑的裸天线L、C、R、Q、F属性的一致性

3、射频匹配技术支撑

阻容匹配电路技术支撑NFC射频RF性能调制最佳

4、结构设计技术支撑

空间与位置结构设计技术支撑NFC最稳定、可靠的RF射频性能

5、环境适配技术支撑

抗金属、抗温度、抗潮湿环境适配技术支撑NFC抗干扰、耐温、降损耗特性

五、品控保障方案

1、来料检测检验

NFC天线连接线、漆包线、电缆线、天线基板性能测评记录表

《NFC天线连接线、漆包线、电缆线、天线基板性能测评报告》

2、过程检测检验

《NFC天线半成品性能测评报告》

NFC天线半成品性能测评记录表

3、成品检测检验

NFC天线全成品性能测评记录表

《NFC天线全成品性能测评报告》

六、典型应用场景

1、智能穿戴设备：智能手表、智能手环、智能指环等

2、医疗健康领域：腕式血压计、助听器、便携式医疗监测设备等

3、物联网传感器：工业无线传感器、环境监测节点等

4、消费电子配件：智能笔、智能眼镜、小型周边设备等

七、产品配套资源

《供电级NFC天线项目技术可行性分析报告》

《供电级NFC充电天线射频调谐与匹配报告》

《供电级NFC天线产品性能测试报告》

《供电级NFC天线产品规格书》

《供电级NFC天线产品射频认证标准》

《供电级NFC天线连接组装注意事项》

《NFC无线充电RX天线设计指导》

《NFC无线充电RX硬件设计指导》

八、产品服务支持

应用场景策划：基于客户需求与产品特性，提供可行性分析与方案建议

解决方案提供：结合实际使用环境，进行理论评估与方案设计

人员支持：研发团队与FAE工程师提供全程技术支持

产品支持：支持成熟方案替换、定制化开发、射频性能优化

报告文件支持：提供现场环境分析、改善建议、解决方案等报告

九、扩展参考文档

《NFC无线充电模块产品规格书》；

《NFC技术应用认证标准规范》；

《终端设备物联网NFC产品设计策划》

一、基础通用参数

1、协议支持

ISO/IEC 14443A/B、ISO/IEC15693，符合NFC WLC标准。

2、工作频率

13.56 MHz

3、天线类型

FPCB天线

4、天线尺寸规格

10 × 15 × 0.4mm

5、天线连接方式

触点连接

6、天线重量

1.8 g

二、射频电气性能

1、裸天线性能（直流）

电阻R=0.89Ω；

2、裸天线性能（网络分析仪13.56MHz测试）：

L=1.6μH，R_s=1.5Ω，XL=XC=111Ω，Z=55Ω，Q=62
3、裸天线性能（交流，射频阻抗分析仪13.56MHz+100PF测试）：

感值L=1.6uh、容值C=-115pf、品质因子Q=72、谐振频率F=16mhz;

4、射频RF性能

匹配阻抗：50Ω

发射场强：3.5 A/m；

感应距离：0～10cm；

调制深度：

A：100% OOK / Miller / fc/16

B：10% ASK / NRZ-BPSK / fc/16

F：15% ASK / Manchester / 无副载波 / 212·424k

V：10%+100% 双档 / PPM / fc/32(fc/28) / 远距

副载波：847kHz（A）、1.694MHz（B），容差 ±500Hz；

调制幅度：≥9mV（峰值，H=4 A/m）；

波形：上升沿时间1.2us，下降沿2.6us，过冲9%

三、工作环境参数

工作温度：-40℃ ～ +85℃

存储温度：-40℃ ～ +85℃

工作湿度：5%～95% RH（无凝露）

四、产品可靠性能

耐弯折性：高端 / 折叠设备：≥20 万次

抗拉伸/抗撕裂强度：＞50N

插拔寿命：常规：≥500 次

抗冲击/抗振动：消费级：振动 5~2000Hz，加速度 2g；

接触电阻（R_C）：≤20mΩ

盐雾测试：5% NaCl，35℃，48 小时

读卡成功率≥99%；

磁场稳定性：长期使用后磁场强度衰减≤10%；

五、特定产品认证

环保认证：RoHS、REACH;

电气安全认证：国际通用：IEC 62368-1、欧盟：EN 62368、美国：UL 62368、中国：GB 4943

电磁安全认证：欧盟：ETSI EN 300 330、美国：FCC Part 15.225、中国：SRRC + GB 8702

EMC：欧盟：EN 55032、EN 55035；美国：FCC Part 15B+ Part 15.225；中国：GB 9254+ GB/T 17626
