一、产品简介说明

本产品为绕线 NFC 天线线圈，采用高导电率漆包线绕制而成的空心线圈结构，具有高 Q 值、低 DCR、可定制性强、耐高温性能优异等突出优势，特别适用于读卡器、门禁面板、手持终端、工业传感器及无线供电模块等对性能与可靠性要求较高的设备。

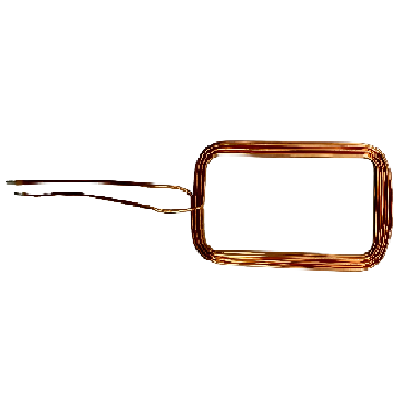

二、产品技术图示

绕线天线

三、产品功能特性

组成1：NFC天线基础功能

﹡13.56MHz频段的磁场耦合能量传输

﹡符合ISO/IEC 14443A/B、ISO/IEC 15693、Felica标准协议

﹡支持NFC-PCD（读卡器模式）、NFC-PICC（卡模式）、NFC-P2P（点对点模式）三种工作模式

组成2：NFC天线产品特性

﹡一体化EMC滤波设计：内部集成EMC低通滤波网络，有效抑制13.56MHz的高次谐波辐射，降低EMI风险

﹡铁氧体屏蔽层：内置铁氧体磁通导向层，有效隔离电池、金属外壳等对天线性能的干扰

﹡高Q值设计：品质因子Q值优化设计，兼顾通信带宽与抗干扰能力

组成3：NFC天线材料工艺特性

﹡FPCB柔性基材，厚度0.4mm，可弯曲贴合于异形结构表面

﹡铜箔线路1OZ铜厚，低损耗、高导电性

﹡背胶（3M 467MP），便于快速贴装

四、产品技术支撑

1、材料技术支撑

（金属材料+绝缘材料）技术支撑的电子元器件LCR属性的一致性

2、工艺技术支撑

制造工艺技术支撑的裸天线L、C、R、Q、F属性的一致性

3、射频匹配技术支撑

阻容匹配电路技术支撑NFC射频RF性能调制最佳

4、结构设计技术支撑

空间与位置结构设计技术支撑NFC最稳定、可靠的RF射频性能

5、环境适配技术支撑

抗金属、抗温度、抗潮湿环境适配技术支撑NFC抗干扰、耐温、降损耗特性

五、品控保障方案

1、来料检测检验

NFC天线连接线、漆包线、电缆线、天线基板性能测评记录表

《NFC天线连接线、漆包线、电缆线、天线基板性能测评报告》

2、过程检测检验

《NFC天线半成品性能测评报告》

NFC天线半成品性能测评记录表

3、成品检测检验

NFC天线全成品性能测评记录表

《NFC天线全成品性能测评报告》

六、典型应用场景

1、门禁安防领域：门禁读卡器、访客管理终端、钥匙扣标签读取、闸机通道控制模块

2、工业与物流领域：工业手持终端、产线工位识别、物流通道门、资产管理标签读取

3、商业与零售领域：POS 机、会员卡读卡器、桌面式读写终端

4、物联网与智能家居：智能门锁（面板侧）、智能家居中控面板、温控器

5、消费电子领域：智能音箱、桌面充电底座、便携式读卡器

6、无线供电与传感领域：13.56MHz 无线供电接收端、工业无线传感器节点、旋转单元供电耦合模块

7、特种应用：智能钥匙柜、门控钥匙圈读取、水下 RFID 识别

七、产品配套资源

《绕线 NFC天线项目技术可行性分析报告》

《NFC天线射频调制报告》

《绕线 NFC天线产品性能测试报告》

《绕线 NFC天线产品规格书》

《NFC天线产品射频认证标准》

《NFC天线连接组装注意事项》

八、产品服务支持

应用场景策划：基于客户需求与产品特性，提供可行性分析与方案建议

解决方案提供：结合实际使用环境，进行理论评估与方案设计

人员支持：研发团队与FAE工程师提供全程技术支持

产品支持：支持成熟方案替换、定制化开发、射频性能优化

报告文件支持：提供现场环境分析、改善建议、解决方案等报告

九、扩展参考文档

《NFC读卡模块产品规格书》；

《NFC技术应用认证标准规范》；

《终端设备物联网NFC产品设计策划》

一、基础通用参数

1、协议支持

ISO/IEC 14443A/B、ISO/IEC15693、Felica标准协议

2、工作频率

13.56 MHz

3、天线类型

绕线天线

4、天线尺寸规格

12 × 20 × 0.4 mm

5、天线连接方式

点焊连接

6、天线重量

1.8 g

二、射频电气性能

1、裸天线性能（直流）

电阻R=0.82Ω；

2、裸天线性能（网络分析仪13.56MHz测试）：

L=1.45μH，R_s=1.42Ω，XL=XC=111Ω，Z=65Ω，Q=62
3、裸天线性能（交流，射频阻抗分析仪13.56MHz+100PF测试）：

感值L=1.5uh、容值C=-125pf、品质因子Q=89、谐振频率F=16mhz;

4、射频RF性能

匹配阻抗：50Ω

发射场强：4.5 A/m；

感应距离：0～10cm；

调制深度：

A：100% OOK / Miller / fc/16

B：10% ASK / NRZ-BPSK / fc/16

F：15% ASK / Manchester / 无副载波 / 212·424k

V：10%+100% 双档 / PPM / fc/32(fc/28) / 远距

副载波：847kHz（A）、1.694MHz（B），容差 ±500Hz；

调制幅度：≥9mV（峰值，H=4 A/m）；

波形：上升沿时间1.5us，下降沿2.9us，过冲6%

三、工作环境参数

工作温度：-40℃ ～ +85℃

存储温度：-40℃ ～ +85℃

工作湿度：5%～95% RH（无凝露）

四、产品可靠性能

耐弯折性：高端 / 折叠设备：≥20 万次

抗拉伸/抗撕裂强度：＞50N

插拔寿命：常规：≥500 次

抗冲击/抗振动：消费级：振动 5~2000Hz，加速度 2g；

接触电阻（R_C）：≤20mΩ

盐雾测试：5% NaCl，35℃，48 小时

读卡成功率≥99%；

磁场稳定性：长期使用后磁场强度衰减≤10%；

五、特定产品认证

环保认证：RoHS、REACH;

电气安全认证：国际通用：IEC 62368-1、欧盟：EN 62368、美国：UL 62368、中国：GB 4943

电磁安全认证：欧盟：ETSI EN 300 330、美国：FCC Part 15.225、中国：SRRC + GB 8702

EMC：欧盟：EN 55032、EN 55035；美国：FCC Part 15B+ Part 15.225；中国：GB 9254+ GB/T 17626
