一、产品简介

SGTF03S采用复旦微083C芯片，符合ISO 14443A协议的NFC标签动态通道模块，归属NFC Forum Type2 Tag卡类型。除了NFC射频接口外，该模组具有I2C有线通信接口，可通过上位机动态更新芯片内存储空间的数据，新数据可实时通过NFC接口被读取。该标签模块也可以作为通道桥，为NFC上位机读取设备与标签模块之间建立数据传输通道，解决有线端设备与无线端设备之间的通信问题。卡端设备可做到全防水。

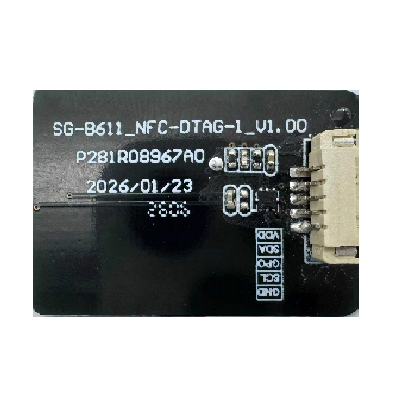

二、产品照片：

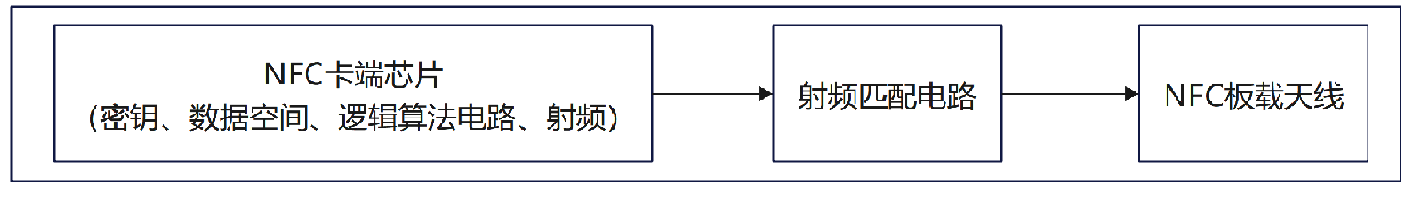

三、硬件逻辑架构图

四、核心功能

Ø  支持 NFC 射频端与 I²C 主控端的数据高速交互，手机（RF 端）与 MCU（I²C 端）双向实时通信

Ø  依托 NFC 射频场供电，模块可在设备完全断电（电池耗尽或无电池）的情况下独立工作

Ø  有效抵御标签克隆与非法篡改

五、典型应用

固件升级、WIFI账户密码动态修改、图像数据传输、传感数据采集、数据通道建立、无线充电接收

六、终端植入

家电、路由器、手机壳、胎压检测器、助力自行车、智能眼镜、调光电源；

七、配套资源

Ø  《NFC标签模块产品规格书》

Ø  《芯片datasheet》

Ø  《外形结构图纸》

八、运行平台

Android、IOS、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

ISO14443A协议，M1卡类别。

二、工作频率：13.56MHz

三、通信接口：非接NFC

四、电气特性：

Ø  最小激活场强：1.5A/m

Ø  最大耐受场强：7.5 A/m

Ø  供电方式：无源射频感应供电，无内置电池

Ø  存储容量：1K × 8 bit EEPROM（16 个独立扇区）

Ø  加解密：M1标准，三重防伪认证，支持 4 字节读写密码，可设置读写锁定、永久锁定

Ø  读写速度：单次完整 NDEF 写入≤50ms，连续批量读写≥8 张 / 秒

五、射频性能：

Ø  通信速率：106Kbps

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-10cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  谐振频率：13.56MHz±0.2MHz

Ø  品质因子：30

Ø  抗金属：不支持

六、工作环境参数

Ø  工作温度：-20℃ ～ +65℃

Ø  存储温度：-25℃ ～ +80℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：40*60*4.5mm

Ø  安装：背胶粘贴

Ø  材质：FPC

八、可靠性

Ø  读写寿命：≥100000 次重复擦写

Ø  数据保存年限：断电存储≥10 年

Ø  耐弯折性（卡片标签）：≥500次弯折

Ø  耐化学性：酒精擦拭（≥10次）

Ø  湿热测试：80°C/85% RH， 168小时

Ø  高低温循环：-25°C至+80°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
