一、产品简介

SG05P是一款基于ST3916B可满足非接触式金融支付射频芯片的高频读写卡模块，集成双向加密认证与编解码收发模块及防冲突功能，可实现有效距离0-10cm通信（取决于客户天线设计及卡片），用于操作符合ISO14443A标准协议的所有金融级卡片及移动支付设备。

本模块是面向移动支付、金融收单、公共交通支付等应用领域的13.56MHz NFC解决方案，采用金融级安全射频芯片方案，支持主流非接触式金融IC卡、数字人民币卡、手机NFC支付、可穿戴支付设备，具备高安全性、快速交易响应、低功耗、小尺寸、易于集成等特点，适用于POS终端、自助售卖机、公交刷卡终端、手机外设配件等移动支付场景。

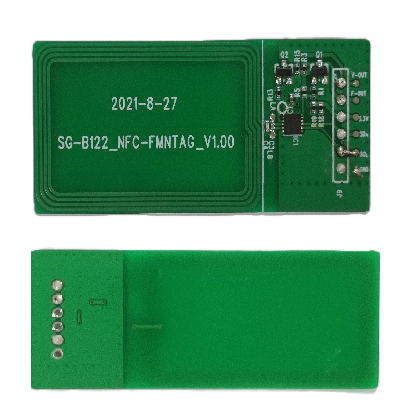

二、产品照片：

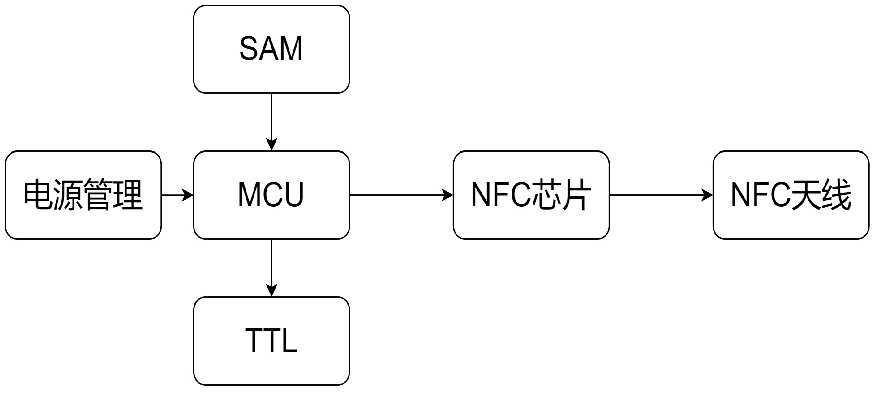

三、硬件逻辑架构图

四、核心功能

Ø  移动支付专用方案：针对移动支付场景深度优化，支持快速交易响应（≤300ms），兼容主流金融IC卡、数字人民币卡及手机NFC支付。

Ø  金融级安全保障：集成双向加密认证与安全单元（SE），支持EMVCo、PCI、银联认证标准，确保交易数据安全传输。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类移动支付设备中，加快客户产品开发进程。

五、典型应用

金融收单、自助支付、公共交通、数字人民币、手机外设、小额支付

六、终端植入

POS机、智能POS、mPOS、自助售卖机、公交刷卡机、地铁闸机、食堂消费机、手机NFC配件、智能手环支付模块

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG05P采用ST3916B射频芯片，支持ISO14443A标准协议，能操作常见金融级卡片及移动支付设备，如金融IC卡、数字人民币卡、手机NFC支付卡、可穿戴支付设备支付卡、公交卡等。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-10cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：mm*mm*mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：满足消费级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
