一、产品简介

SG05L是一款基于SKY1311T射频芯片的高频读写卡模块，集成双向加密认证与编解码收发模块及防冲突功能，可实现有效距离10cm通信（取决于客户天线设计及卡片），并具备多天线轮询定位及信号强度（RSSI）检测能力，用于操作符合ISO14443A/B标准协议的所有位置参考标签。本模块支持基于标签ID及信号强度的位置识别与逻辑控制输出。

本模块是面向工业自动化、智能物流、机器人导航、电子围栏等应用领域的13.56MHz NFC解决方案，采用多天线复用设计与RSSI检测技术，支持对NFC标签进行空间位置识别、区域判别及运动轨迹追踪，具备位置分辨能力强、响应速度快、控制输出集成、易于部署等特点，适用于AGV工位识别、传送带分拣、电子锁控、巡检打卡等位置相关控制场景。

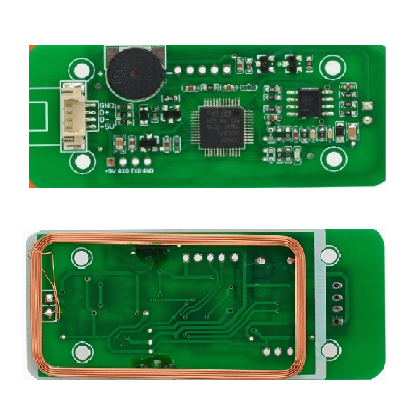

二、产品照片：

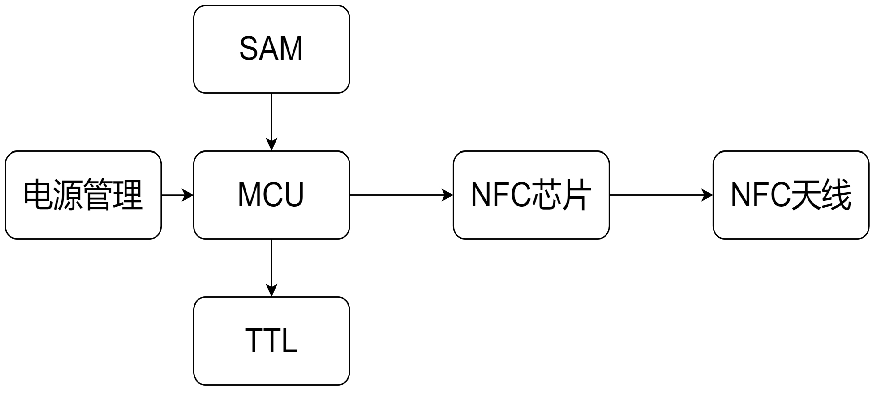

三、硬件逻辑架构图

四、核心功能

Ø  位置识别与RSSI检测：支持多天线轮询与信号强度（RSSI）检测，可判断NFC标签所处的大致方位或距离区间，实现区域级位置识别。

Ø  逻辑控制输出：内置控制输出接口，支持预设位置标签与动作指令映射，可根据检测到的位置标签ID及信号强度触发对应控制信号（如到位停止、路径切换、门锁开闭等）。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类自动化控制设备中，加快客户产品开发进程。

五、典型应用

工业自动化、智能物流、电子围栏、智能巡检、智能控制、轨迹追踪

六、终端植入

AGV/AMR小车、传送带分拣机、智能货架、巡检机器人、电梯控制系统、自动门控制器、工位防错终端、巡检手持终端；

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG05L采用SKY1311T射频芯片，支持ISO14443A/B标准协议，能操作常见位置参考标签，如NTAG系列、MIFARE系列等。涵盖NFC Forum Type 2/4标签等。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-5cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：mm*mm*mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足消费级 EMC 标准

Ø  振动、冲击：满足消费级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 3年

九、行业认证

RoHS / HF
