一、产品简介

SG03A采用ST3920B芯片，是一款NFC车规级高频读写卡模块，集成双向加密认证、信号编解码及防冲突功能，可实现有效距离0-25cm通信。用于操作符合ISO 14443A/B、ISO 15693、Felica标准协议的所有卡片。

本模块是面向汽车电子、车载智能座舱、车联网终端等高可靠性应用的13.56MHz NFC解决方案，采用车规级元器件选型与设计，支持主流非接触IC卡与NFC标签读写，具备宽工作温度、高抗干扰能力、高ESD防护等级、长使用寿命等特点，适用于车载门禁、数字车钥匙、车载支付、车机互联等场景。

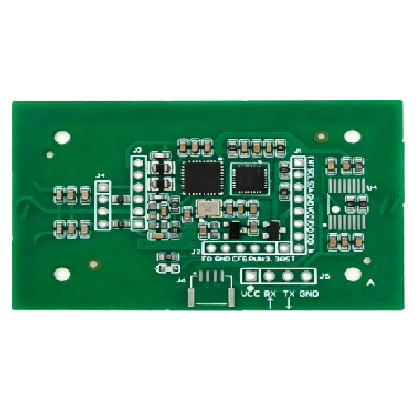

二、产品照片：

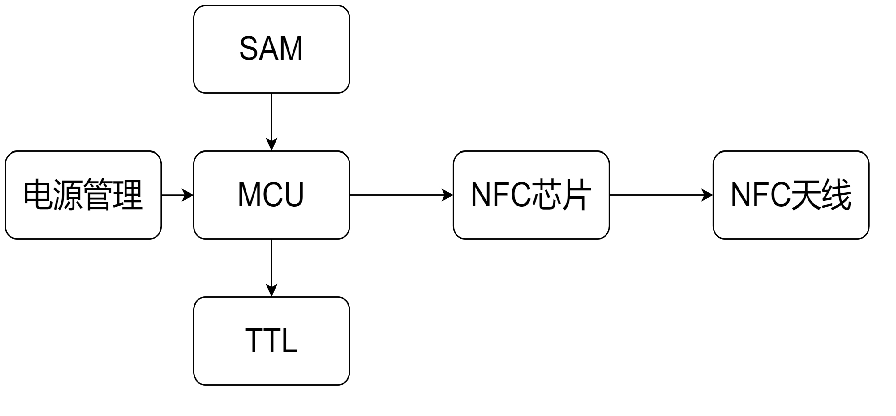

三、硬件逻辑架构图

四、核心功能

Ø  车规级可靠性方案：采用车规级芯片与元器件，通过AEC-Q100/Q200认证，在极端温度、强振动、高湿度等车载环境下保证稳定运行。

Ø  可控感应与安全保障：天线感应范围经过有效控制，可减少非预期读取，从而有效降低数据被近距离盗刷的风险，提升应用安全性，满足车载安全要求。

Ø  易于集成：模块结构设计简洁，对终端产品的结构设计难度要求低，便于集成到各类车载设备中，加快客户产品开发进程。

五、典型应用

门禁、考勤、消费机、共享设备、智能柜锁智能玩具、互动装置、物联网 DIY、学生开发

六、终端植入

一体机、读写器、门禁机、考勤机、平板电脑、PDA等智能终端；

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø  Android App demo源码

Ø  Windows APP demo源码

Ø  提供MCU驱动示例代码

Ø  提供封装文件

八、运行平台

Android、Windows、MCU

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG03A支持ISO 14443A/B、ISO 15693、Felica标准协议的所有卡片，能操作常见主流卡片，如门禁卡、数字车钥匙卡、银行卡、身份证等。涵盖Tag1-5、Mifare等卡片。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：≤ 350 mA

Ø  待机电流：<10 mA

Ø  接口电平：3.3V/5V

Ø  射频功率：500mW

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-5cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +105℃

Ø  存储温度：-40℃ ～ +125℃

Ø  工作湿度：5%～95% RH（无凝露）

Ø  防护等级：可选IP等级（根据封装确认）

七、物理规格

Ø  尺寸：mm*mm*mm

Ø  封装：贴片 / 车载连接器封装

Ø  安装：螺丝固定 / 板载焊接

Ø  材质：FR-4 / 车规级PCB

八、可靠性

Ø  车规认证：符合AEC-Q100/Q200标准

Ø  湿热测试：85°C/85% RH， 1000小时

Ø  高低温循环：-40°C至+125°C，1000次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±8kV，空气±15kV

Ø  EMC/EMI：满足CISPR 25、ISO 11452、ISO 7637等车载EMC标准

Ø  振动、冲击：满足ISO 16750-3（道路车辆环境测试）

Ø  盐雾测试：满足车载要求

Ø  寿命：≥ 15年

九、行业认证

RoHS / HF / AEC-Q100/ IATF 16949符合性
