一、产品简介

SG01M是一款基于ST 3916B射频芯片的高频读写卡模块，集成双向加密认证与编解码收发模块及防冲突功能，可实现最大有效距离10cm通信（取决于客户天线设计及卡片），用于操作符合ISO14443A/B、ISO15693、FeliCa标准协议的所有卡片及标签。

本模块是面向金融支付、智能教育、智能家居、汽车电子、智能医疗、智能制造、智能交通、智能安防、政企业务等多领域应用的13.56MHz NFC解决方案，采用成熟稳定的射频芯片方案，支持全系列非接触IC卡与NFC标签读写，具备全协议兼容、超高性价比、支持二次开发、支持在线升级、体积小、接口简单等特点，适用于各类需要多协议NFC读写功能的智能终端设备。

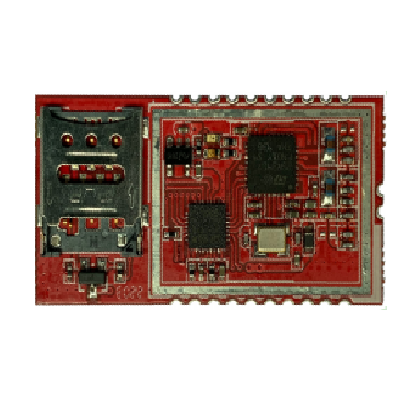

二、产品照片：

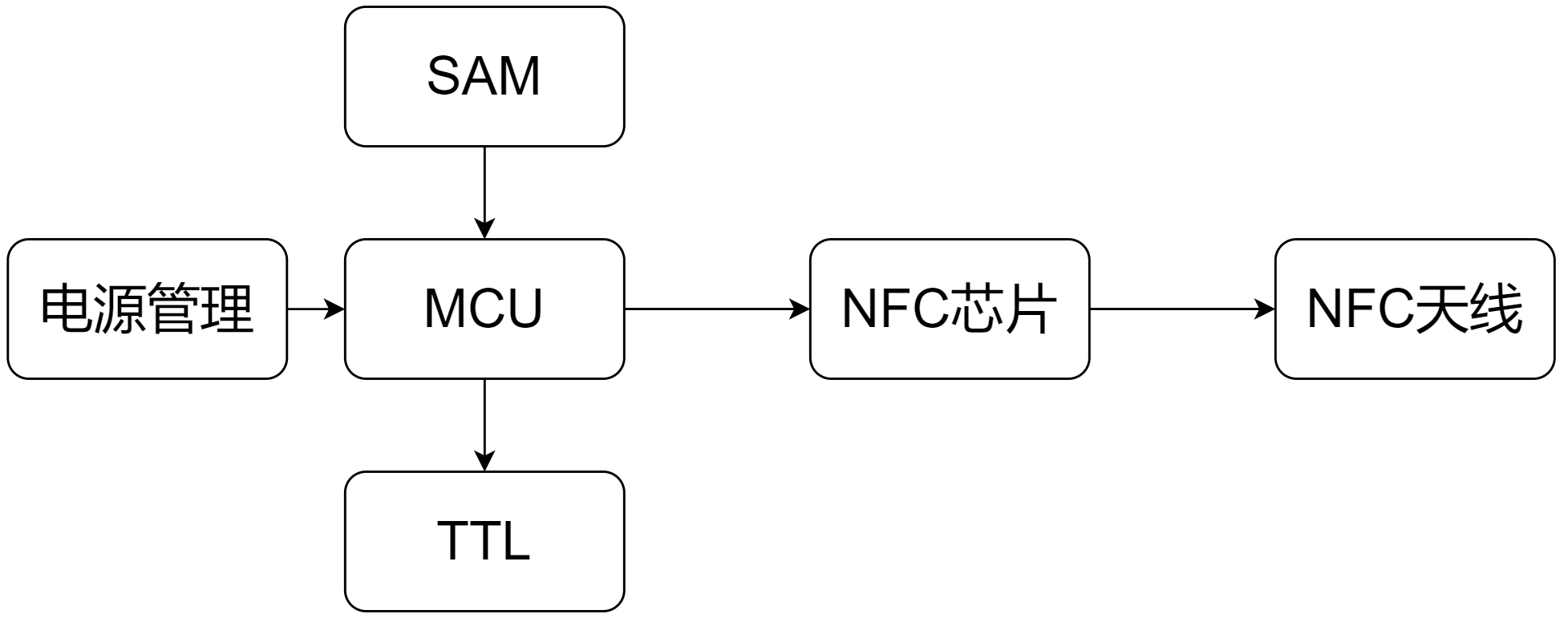

三、硬件逻辑架构图

四、核心功能

Ø  全协议兼容：同时支持ISO14443A/B、ISO15693、FeliCa三大主流协议，覆盖市场绝大部分非接触IC卡与NFC标签，一模块即可应对多种应用场景。

Ø  支持二次开发与在线升级：提供完整的SDK与API接口，支持客户二次开发；同时支持在线升级功能，便于产品后续功能迭代与维护。

Ø  集成双向加密认证与防冲突：集成双向加密认证、编解码收发模块及防冲突功能，确保数据通信安全，并支持多卡片同时识别。

五、典型应用

金融支付领域、智能教育、智能家居、汽车电子、智能医疗、智能制造、智能交通、智能安防、政企业务

六、终端植入

一体机、读写器、门禁机、考勤机、平板电脑、PDA等智能终端；

七、配套资源

Ø  《模块通信协议说明》

Ø  《Android SDK-API接口函数库使用说明》

Ø  《Windows SDK-API接口函数库使用说明》

Ø  《模块应用设计指导》

Ø   Android App demo源码

Ø   Windows APP demo源码

Ø   提供MCU驱动示例代码

Ø   提供封装文件

八、运行平台

所有平台（Android、Windows、Linux、MCU等）

九、服务与支持

Ø  应用场景策划：在客户需求基础上，依靠产品优势，提供合理化建议；

Ø  解决方案：根据需求与实际环境情况，理论+模拟评估，提供方案；

Ø  人员支持：研发团队与FAE工程师提供支持；

Ø  产品支持：成熟方案替换、方案研发定制、射频高效设计；

Ø  报告文件支持：现场环境分析报告、改善报告、解决方案报告等；

十、扩展参考

Ø  《项目可行性评估报告》

Ø  《模块应用设计评审报告》

Ø  《产品设计失效DFIMA报告》

Ø  《NFC射频调测报告》

Ø  《方案策划建议报告》

一、协议支持

SG01M采用ST 3916B射频芯片，支持ISO14443A/B、ISO15693、FeliCa标准协议，能操作常见主流卡片及标签，如门禁卡、银行卡、数字人民币卡、身份证、社保卡、会员卡、学生证、市政交通卡、行李标签、图书标签等。涵盖NFC Forum Tag系列、MIFARE系列、ICODE系列、FeliCa系列所有卡片及标签。

二、工作频率：13.56MHz

三、通信接口：UART串口

四、电气特性：

Ø  工作电压：5.0±0.5V

Ø  工作电流：350mA

Ø  待机电流：<17mA

Ø  接口电平：3.3V

Ø  射频功率：1.2w

五、射频性能：

Ø  工作频率：13.56MHz±7kHz

Ø  读卡距离：0-10cm（取决于客户天线设计及卡片）

Ø  天线方式：板载一体天线

Ø  读卡速度：≥ 5 张 / 秒

六、工作环境参数

Ø  工作温度：-40℃ ～ +85℃

Ø  存储温度：-40℃ ～ +85℃

Ø  工作湿度：5%～95% RH（无凝露）

七、物理规格

Ø  尺寸：100.00*30.00*4.40mm

Ø  封装：贴片

Ø  安装：线束连接

Ø  材质：FR-4

八、可靠性

Ø  该电路具备防反接功能，并采用保险丝实现断路保护

Ø  湿热测试：85°C/85% RH， 168小时

Ø  高低温循环：-40°C至+85°C， 500次循环，温变速率5-15°C/分钟，高低温驻留时间各30分钟。

Ø  ESD 防护：接触±6kV，空气±8kV

ØEMC：满足工业级 EMC 标准

Ø  振动、冲击：满足工业级 IEC 60068 / GB/T 2423

Ø  寿命：≥ 5年

九、行业认证

RoHS / HF
